1603HES1149-1系列线性限幅器

来源:市场处     作者:市场     发布时间:2016年04月29日     浏览次数:

性能特点

l频率范围10-5000MHz

l插入损耗0.6dB

l限幅电平:11dBm

l输入P-1:10dBm

l高三阶交调抑制:60dBc

l耐功率:5W(CW)

l快速响应时间:10ns

l小封装尺寸:5×5×2.2mm

典型应用

lAD前端保护

l军事航天

l无线通信设备

l雷达

l测试测量

l仪器仪表

概述

随着电子技术发展与半导体工艺进步,接收链路线性度越来越高,中频放大器的线性功率输出可达10dBm,饱和功率可达20dBm甚至1W,AD等精密器件的保护问题凸显。传统限幅器起限功率小,漏功率高,功率泄露不平坦,线性度差,很难满足保护AD芯片的要求。

HES1149-1系列限幅器起限功率高(P-1可高达10dBm),线性度好,功率泄露平坦,漏功率低(可低至13dBm)金属陶瓷管壳,平行封焊,气密封装表面贴装薄膜工艺,稳定可靠,可满足宇航应用

能表 50Ω测试系统,TA=+25

型号

频率范围(MHz)

差损a(dB)

驻波a

限幅电平b (dBm)

输入P-1(dBm)

三阶交调抑制c (dBc)

最大承受功率(W)

Typ

Max

Typ

Max

Typ

Max

Typ

Min

Typ

Min

HES1149-1

10-2000

0.4

0.8

1.5:1

1.8:1

11

13

7

6

55

45

2

2000-5000

1.0

1.4

1.5:1

1.8:1

9

11

6

5

45

35

2

HES1149-1A

60-80

0.5

0.8

1.5:1

1.8:1

12

13

10

9

65

60

5

HES1149-1B

100-150

0.5

0.9

1.5:1

1.8:1

12

13

10

9

65

60

5

HES1149-1C

200-300

0.6

1.0

1.5:1

1.8:1

12

13

10

9

65

60

5

HES1149-1D

300-500

0.6

1.0

1.5:1

1.8:1

12

13

10

9

60

55

5

HES1149-1E

700-1000

0.7

1.2

1.5:1

1.8:1

12

13

9

8

60

55

5

HES1149-1F

1000-1500

0.8

1.2

1.5:1

1.8:1

12

13

9

8

60

55

5

HES1149-1G

2000-3000

0.9

1.2

1.5:1

1.8:1

11

13

9

8

55

50

5

注:“a” Pin=-20dBm“b” Pin=25dBm“c” Pin=0dBm,Δf=1MHz

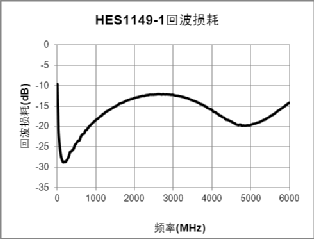

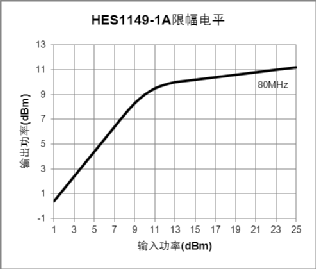

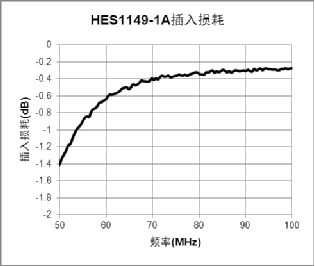

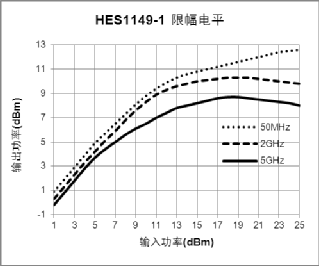

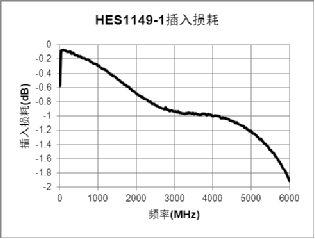

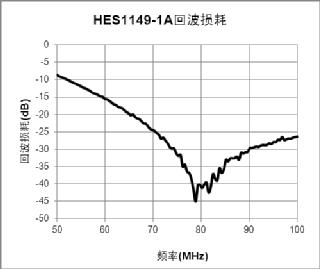

典型曲线

极限参数

最大输入功率

5W(CW)

存储温度

-65~+125

工作温度

-55~+85

使用说明

1.电路图按照上图连接,内部集成隔直电容

2.低频及宇航级产品需用户外置隔直电容

3.限幅功率较高,使用中注意散热;

4.可提供用户定制的其它频段产品

5.背面需良好接地。

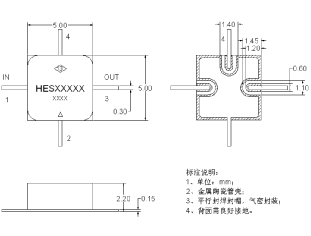

外形尺寸
